天逸T66电台模式操作步骤

天逸T66电台模式操作步骤

时间:2017/12/14  作者:admin  来源:  查看次数:528


“打造中国测绘仪器高端品牌”

三鼎光电




RTK技术是全球卫星导航定位技术与数据通信技术相结合的载波相位实时动态差分定位技术,包括基准站和移动站。

基准站将其数据通过电台或网络传给移动站后,移动站进行差分解算,便能够实时地提供测站点在指定坐标系中的坐标。

根据差分信号传播方式的不同,RTK分为电台模式和网络模式两种,这里先介绍电台模式。



一、架设基准站


基准站一定要架设在视野比较开阔,周围环境比较空旷的地方,地势比较高的地方;
避免架在高压输变电设备附近、无线电通讯设备收发天线旁边、树下以及水边,这些都对GPS信号的接收以及无线电信号的发射产生不同程度的影响。

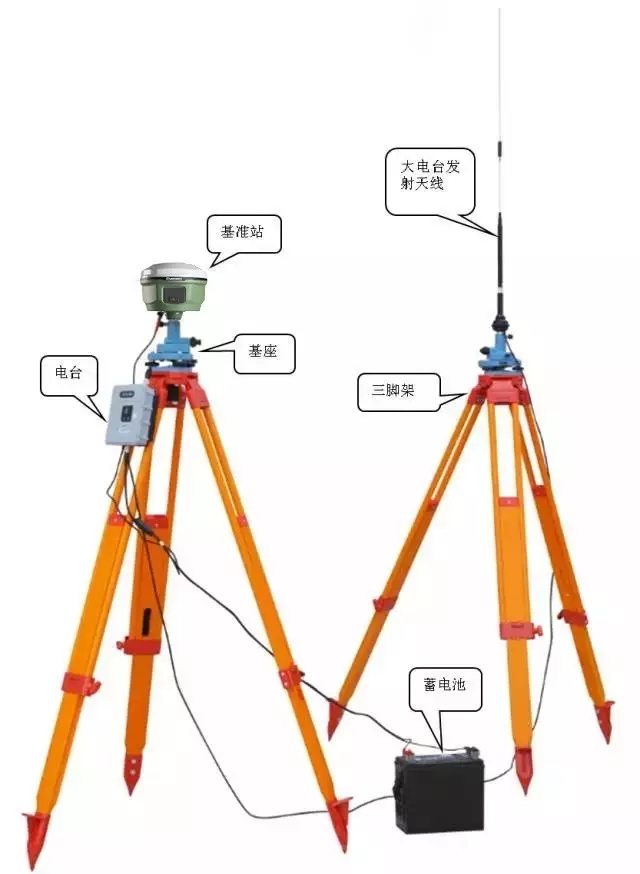

基准站架设步骤如下:

1.将接收机设置为基准站外置模式。


2.架好三脚架,放电台天线的三脚架最好放到高一些的位置,两个三脚架之间保持至少三米的距离。


3.固定好机座和基准站接收机(如果架在已知点上,要做严格的对中整平),打开基准站接收机。


4.安装好电台发射天线,把电台挂在三脚架上,将蓄电池放在电台的下方。


5.用多用途电缆线连接好电台、主机和蓄电池。多用途电缆是一条“Y”形的连接线,是用来连接基准站主机(五针红色插口),发射电台(黑色插口)和外挂蓄电池(红黑色夹子),具有供电、数据传输的作用。


重要提示


在使用Y形多用途电缆连接主机的时候注意查看五针红色插口上标有红色小点,在插入主机的时候,将红色小点对准主机接口处的红色标记即可轻松插入。连接电台一端的时候同样的操作。


二、启动基准站



第一次启动基准站时,需要对启动参数进行设置,设置步骤如下:

1.使用手簿上的工程之星连接基准站。

2.操作:配置→仪器设置→基准站设置(主机必须是基准站模式)。

基站设置界面

3.对基站参数进行设置。一般的基站参数设置只需设置差分格式就可以,其他使用默认参数。设置完成点击右边的基站就设置完成了

4.保存好设置参数后,点击“启动基站”(一般来说基站都是任意架设的,发射坐标是不需要自己输的)。

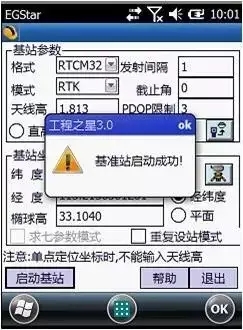

基站启动成功

5.设置电台通道:在外挂电台的面板上对电台通道进行设置。

设置电台通道,共有8个频道可供选择。

设置电台功率,作业距离不够远,干扰低时,选择低功率发射即可。

电台成功发射了,其TX指示灯会按发射间隔闪烁。


注意



第一次启动基站成功后,以后作业如果不改变配置可直接打开基准站主机即可自动启动。

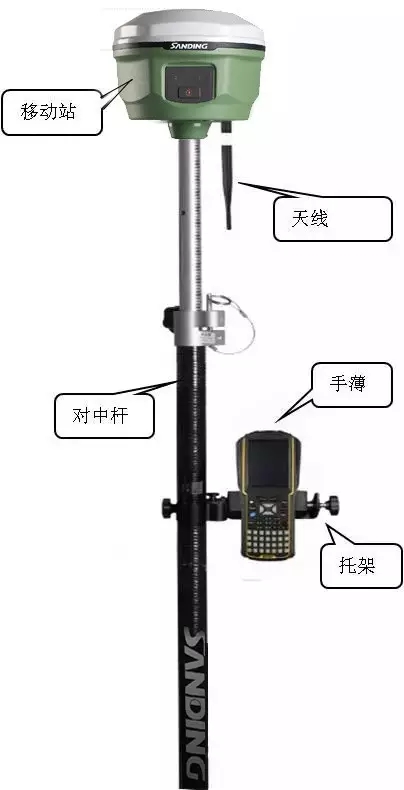

三、架设移动站



确认基准站发射成功后,即可开始移动站的架设。步骤如下:

1.将接收机设置为移动站电台模式。

2.打开移动站主机,将其并固定在碳纤对中杆上面,拧上UHF差分天线。

3.安装好手簿托架和手簿。


四、设置移动站


移动站架设好后需要对移动站进行设置才能达到固定解状态,步骤如下:

1.手簿及工程之星连接。

2.移动站设置:配置→仪器设置→移动站设置(主机必须是移动站模式)。

3.对移动站参数进行设置,一般只需要设置差分数据格式的设置,选择与基准站一致的差分数据格式即可,确定后回到主界面。

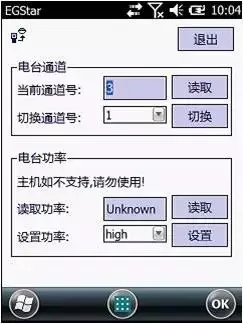

4.通道设置:配置→仪器设置→电台通道设置,将电台通道切换为与基准站电台一致的通道号,如下图所示:



设置完毕,移动站达到固定解后,即可在手簿上看到高精度的坐标。
