STS-​752全站仪高程传递操作步骤

STS-​752全站仪高程传递操作步骤

时间:2017/12/11  作者:admin  来源:  查看次数:379

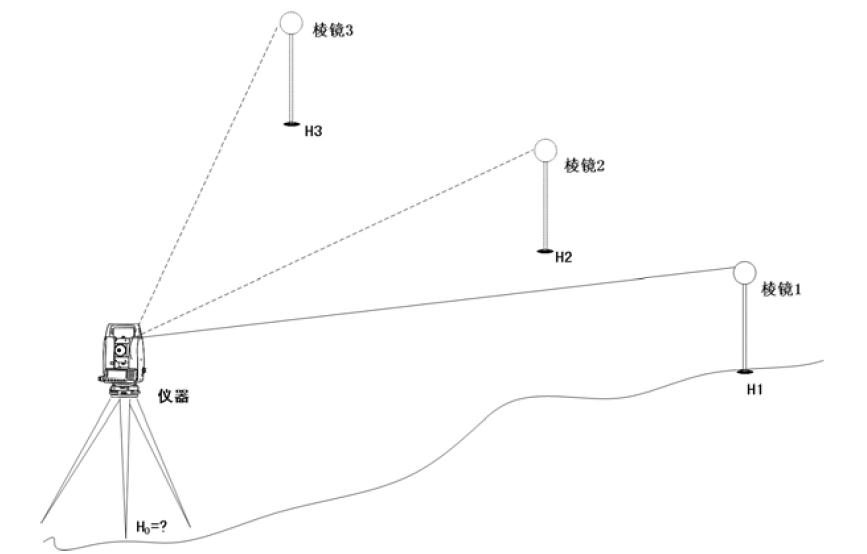

本功能可盘左、盘右最多观测五个已知高程点,用于确定测站点的高程。

测量多个已知高程的目标点时,显示改正值。




操作步骤

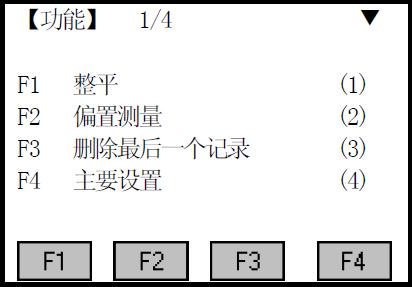

►① 屏幕右边软按键FUNC,进入常用功能菜单,再按PAGE 显示第二页菜单。

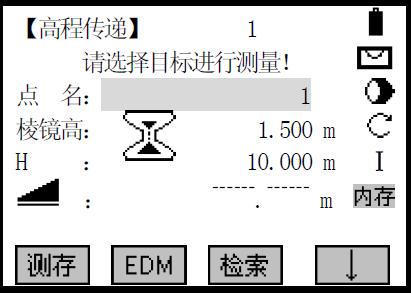

►②  [F1]进入高程传递功能。

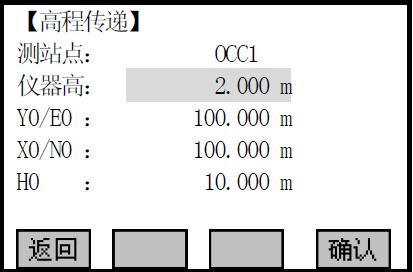

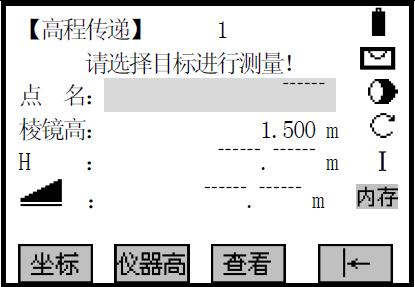

►③ [F4](↓)两次,显示第三页软按键,按[F2]键进入设置仪器高功能。


►④ 入当前仪器的高度,并按[F4](确认)键返回高程传递功能屏幕。

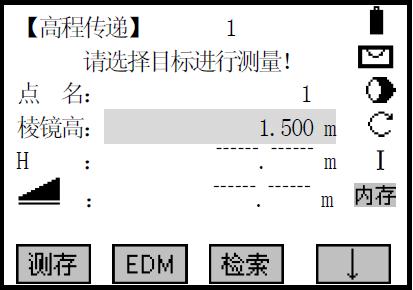

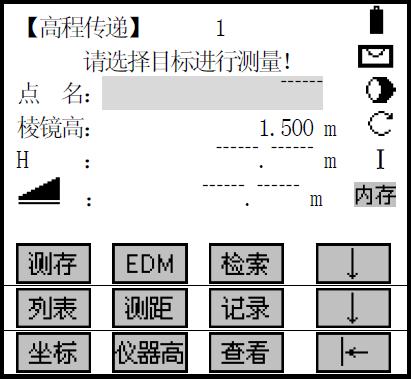

►⑤选择已知点并输入棱镜高。屏幕右上角显示测量的已知点个数。选择已知点有三种方法:




►A:直接按[列表],按导航键的从作业中调用所需点名,并按ENT 返回高程传递测量界面。

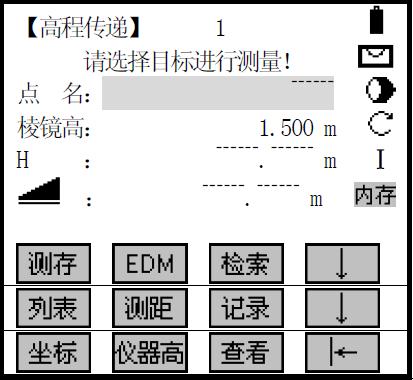

►A:按[列表]:

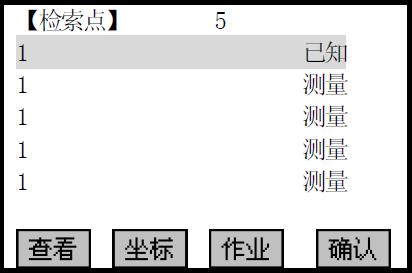

►B:输入已知点名,按[检索]查找作业中是否存在该点名。若有多个相同点名的数据,再按导航键的选择所需点。按ENT 返回高程传递测量界面。


►B:输入已知点名后,按[检索]:

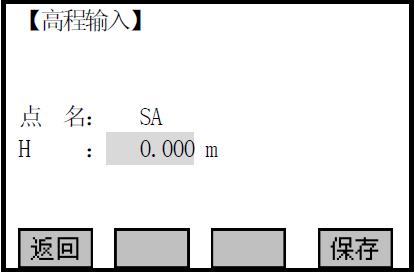

►C:也可以输入一个作业中不存在的点名,再按[坐标],在对话框中输入该点高程,保存数据后返回高程传递测量界面。


►C:输入一作业中不存在的点名,按[坐标]:


►⑥屏幕中显示出该已知点的高程,照准棱镜中心, 按[F1]( 测存) 或[F2]( 测距)+[F3](记录)启动测量,测站高程即被计算出来。

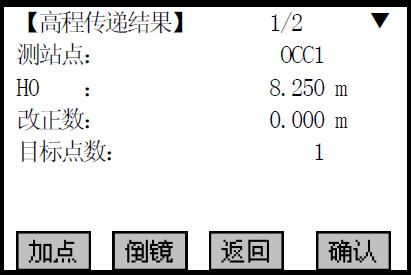

►⑦显示测量结果,按PAGE 键显示第二页

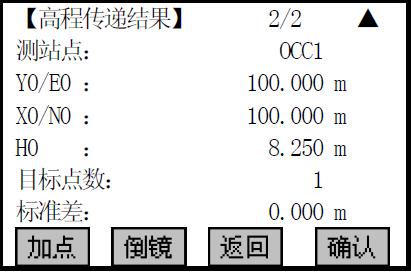

►第二页:

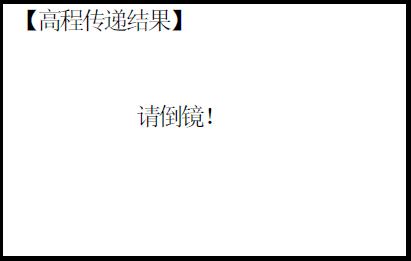

►⑧按[F2](倒镜)转动仪器照准部,倒转棱镜,照准同一点的棱镜中心,对目标进行倒镜测量。若不需倒镜测量同一点,则按[F1](加点)增加一个已知点的测量。

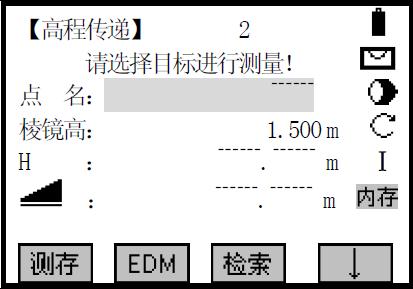

►⑨倒镜测量完毕,返回结果对话框,按[F1](加点), 重复步骤⑤~⑧继续下一已知点的测量。

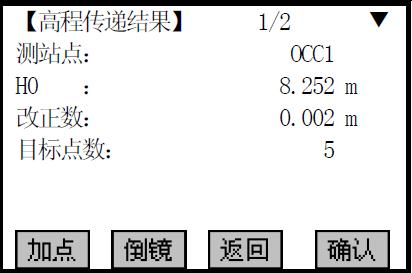

►⑩本程序提供最多五个已知点的正、倒镜观测,所有测量工作完成后,在高程传递结果界面按[F4]确认结果。

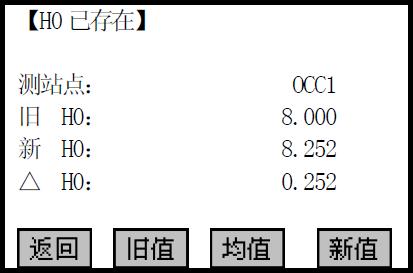

►⑾

[F1](返回):高程传递结果界面

[F2](旧值):保持原来的测站点高程

[F3](均值):取测站点高程的旧值和新计

算值的平均数设置测站高程。

[F4](新值):用该程序计算出的值作为测

站高程。



(完)
