三鼎STS-752全站仪偏置测量操作步骤

三鼎STS-752全站仪偏置测量操作步骤

时间:2017/12/5  作者:admin  来源:  查看次数:681

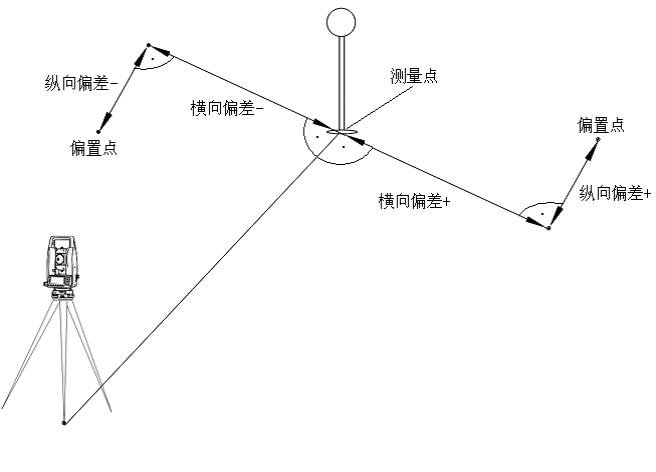

如果目标点不能放置棱镜或仪器与目标点之间不能通视,该模式在这样的状况下十分有用。可以输入目标与测量点(可以放置棱镜的点或与仪器可以通视的点)间的偏置值(纵向,横向及高差等偏差分量),通过对测量点的观测,计算并显示目标点的角度、距离值。

高程偏差值为正(+):表示偏置点比测量点高



操作步骤

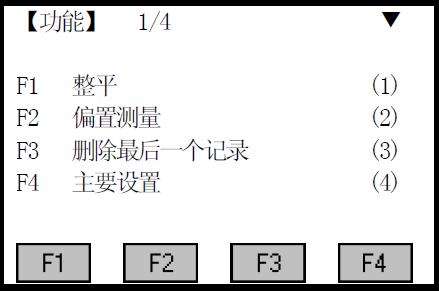

① 屏幕右边软按键FUNC,进入常用功能菜单。

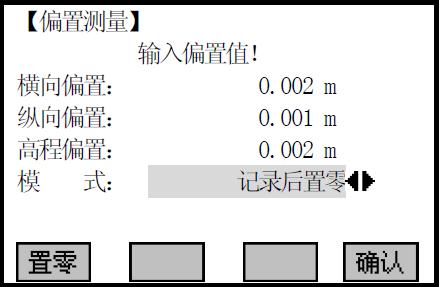

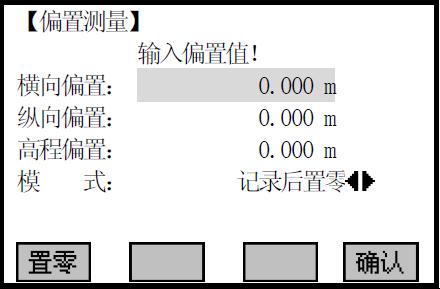

按[F2]进入偏置测量功能。输入偏置值(纵向、横向及高差等偏差值),并确定偏置值的应用时效。输入完一项按ENT 键将光标移到下一输入区。

[F1](置零):将偏置值设置为零 。输入完毕,按[F4](确认)键。

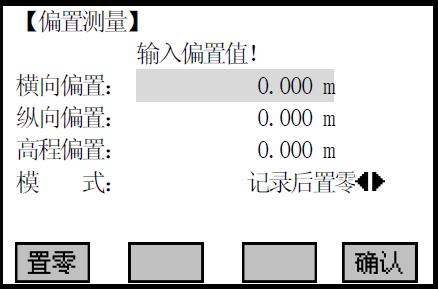

按导航键的选择偏置测量功能的应用时效。应用时效的选择模式有:记录后置零和永久使用偏置测量。所有设置完毕,按[F4](确认)键保存设置。

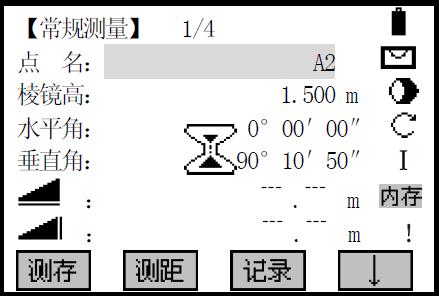

程序计算改正数,并将屏幕返回偏置测量的应用程序。照准棱镜中心,按[F2](测距),启动测量。若需计算目标点的坐标,应设置测站点坐标、仪器高、棱镜高及定后视等。)



一旦测得测量点的有效距离,经过改正后的目标点的角度和距离就立刻显示在屏幕上。



若选择记录后置零:当用[测存]启动测量,程序会显示该测量结果加上偏置改正后(即目标点)的数据,待再一次启动测量,则显示该测量点的真实值。

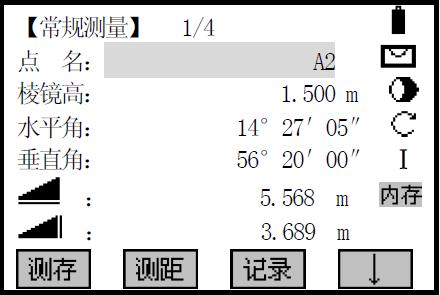

先显示加上改正后的数据:




若用[测距]启动测量,必须当按下[记录]之后,重新启动的测量才显示测量点的真实值。若选择偏置时效为永久,则程序一直显示加上偏置改正的数据。



重新启动测量 ,显示测量点本身的数据:





若还需进行其它点的偏置测量,则重复步骤①。重新进入偏置测量功能。


应该时效可以设置为如下两项:



模式

说明

记录后重置

该点测量结果记录后,偏置值重置为0

永久

设置的偏置值一直对后续的测量值有效。



偏置测量结束后,一定要将偏置值重置为0。


(完)
