房建简称房屋建设，是指在完成基础设施建设的土地上建设房屋等建筑物。包括住宅楼、工业厂房、商业楼宇、写字楼以及其他专用房屋。



房建中工程测量任务包括两个方面：



1测定。是指把地面上已有的东西标注到图纸上。



2测设。是指放样，施工测量也是属于测设。



房建的测量技术应用主要有四种：



第一种：控制测量



在测区内，按测量任务要求的精度，测定一系列控制点的平面位置和高程，建立起测量控制网，作为各种测量的基础，这种测量工作称为控制测量。



第二种：放样测量



放样是把待建建筑物的位置和形状在实地标定出来，在建筑工程测量中也叫定位。测量放样负责人逐一将标注数据与记录结果对比，验证标注数据和所放样点位无误。



第三种：垂直度测量



竖直角是经纬仪所测的某一目标点的倾斜视线与统一铅锤面内的水平视线在竖盘内的读数之差，决定竖直角测量时有以下两个特点：



► 一是视线水平时的竖盘读数是固定的（称为竖盘零位），所以测定竖直角是不需要每次都读取水平视线的读数。



► 二是竖盘的刻度中心与横轴的旋转中心重合，并与横轴固联在一起，所以在测量竖直角时，竖盘随望远镜的倾斜而旋转，而竖盘指标则固定不动。



第四种：建筑标高测量



建筑标高是指房屋建造时的相对高度。它表示在建房屋上某点与该建筑所确定的起始基准点之间的高度差。



房屋建筑时，一般将房屋首层的室内地面作为该房屋计算标高的基准零点，一般标成±0.00000，其计量单位为米（m）。





1

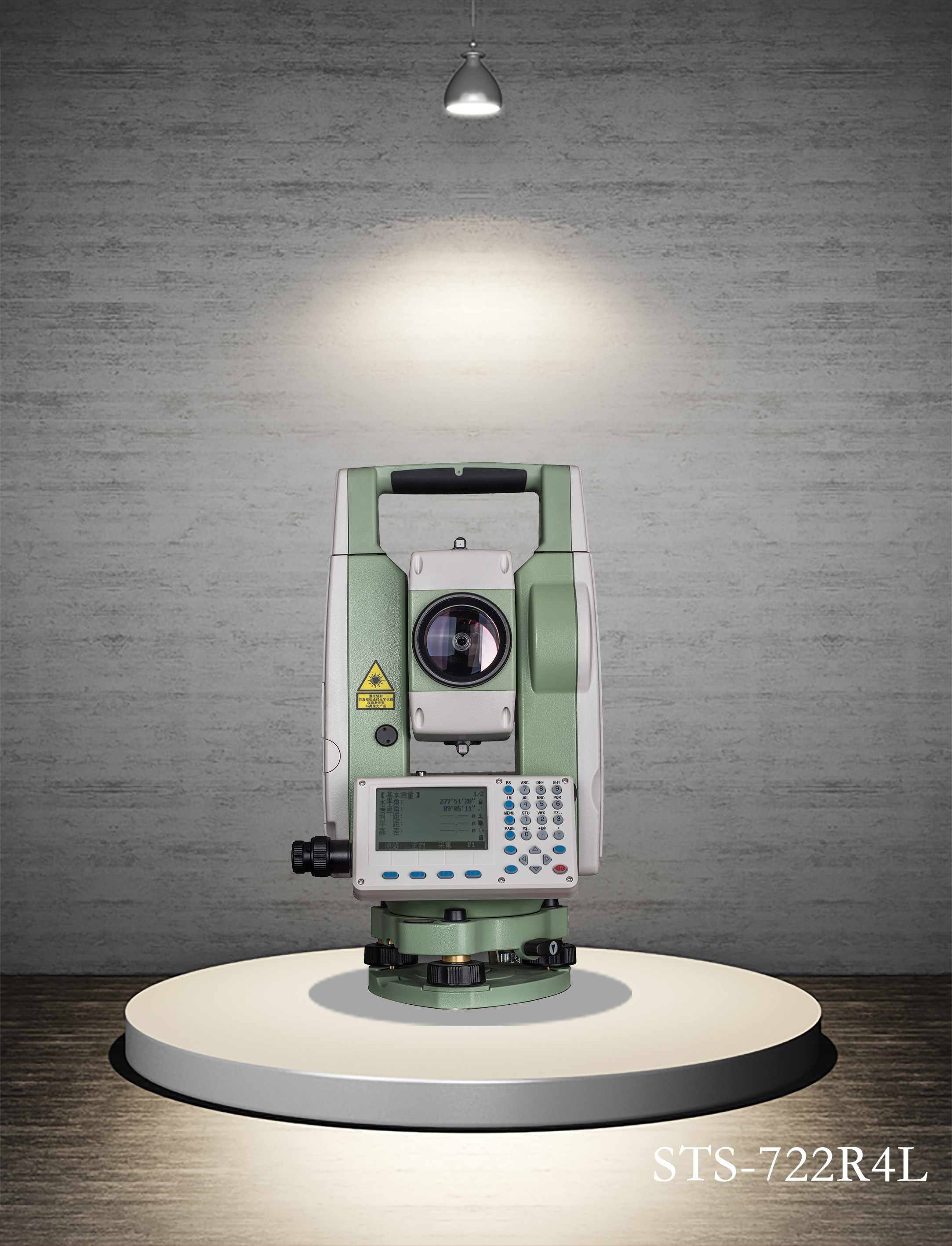

放样测量、控制测量——推荐使用三鼎STS-722R4L

全站仪可测角度、距离、坐标、放样等。全站仪可完成大部分测量任务。



三鼎STS-722R4L程序内置直线放样功能！在房屋建筑工程施工中，具有绝对优势，可替代其他测量仪器实地操作，保障建筑测量质量，提升房屋建筑施工放样的准确性。

详情 ↓



技术参数

仪器型号：STS-722R4L

最大距离单棱镜：5.0km

免棱镜：400m

有棱镜精度：2+2ppm

免棱镜精度：5+2ppm

测角精度：2"

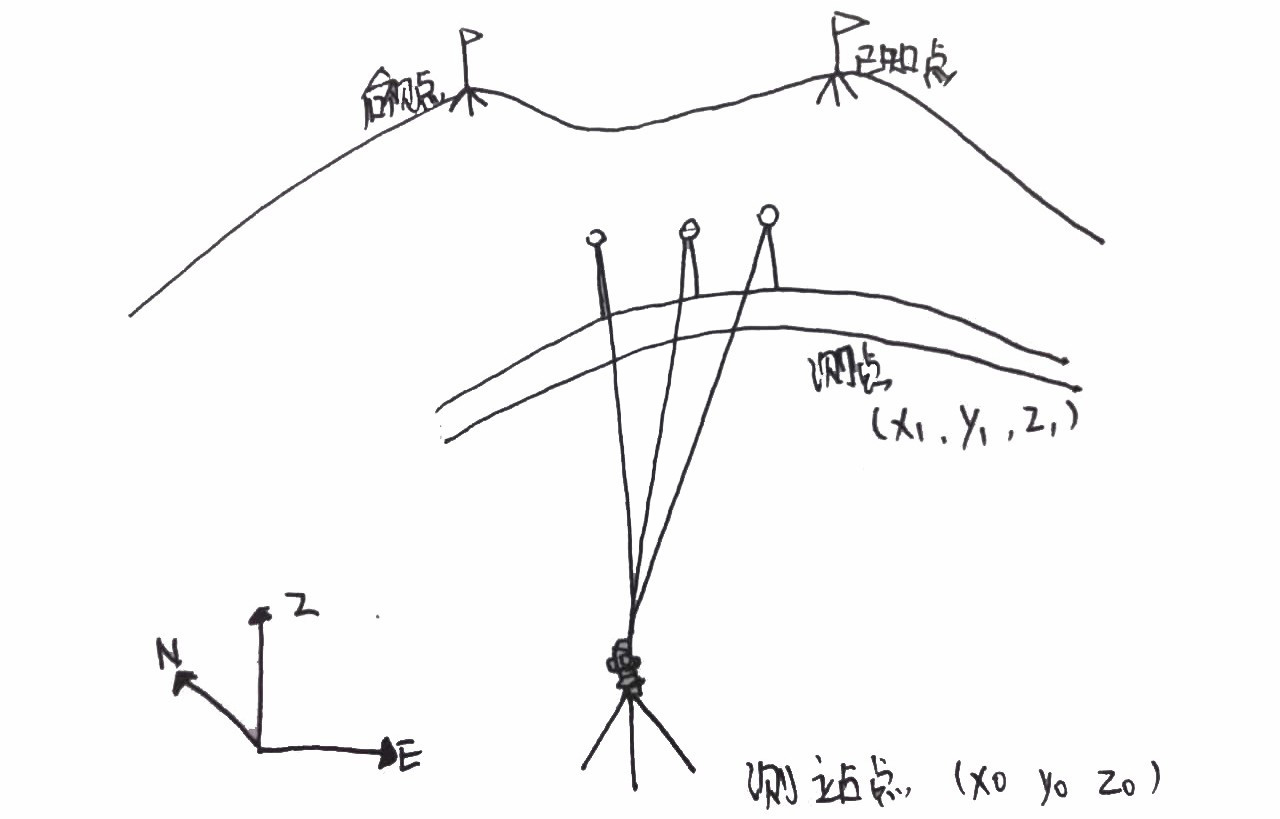

STS-722R4L使用原理

目的：高程坐标测量



原理：全站仪高程坐标测量原理与三角高程测量的原理相同。

操作：

1.安置仪器（对中整平），选择测站点，后视点；

2.输入测站点的已知坐标值、仪器高、棱镜高；

3.输入后视点的已知坐标值或后视点的方位值；

4.精确瞄准后视点后，确认；

5.精确瞄准目标点后，选择测量功能；

6.屏幕显示目标点的三维坐标值；记录或储存

7.重复5.6步骤。

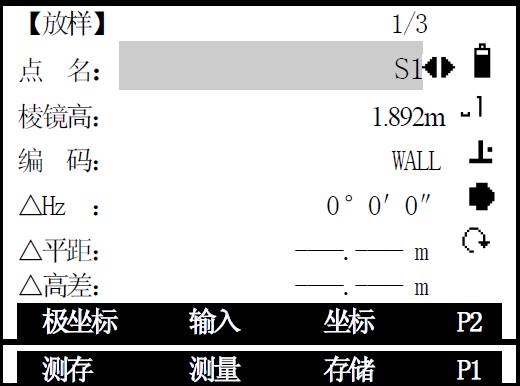

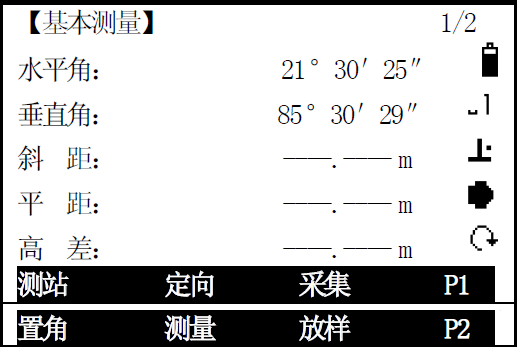

直线放样位于STS-722R4L，基本测量界面第二页放样程序里，

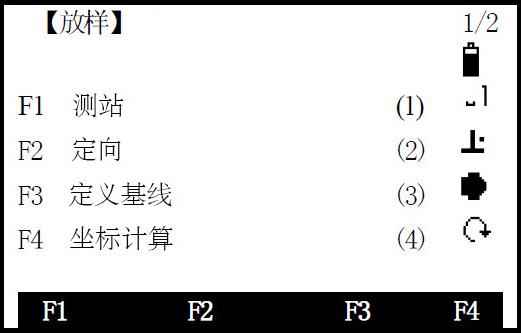

按MENC键，直接进入【放样】又称直线放样。

用它做房建，完全胜任。

 2

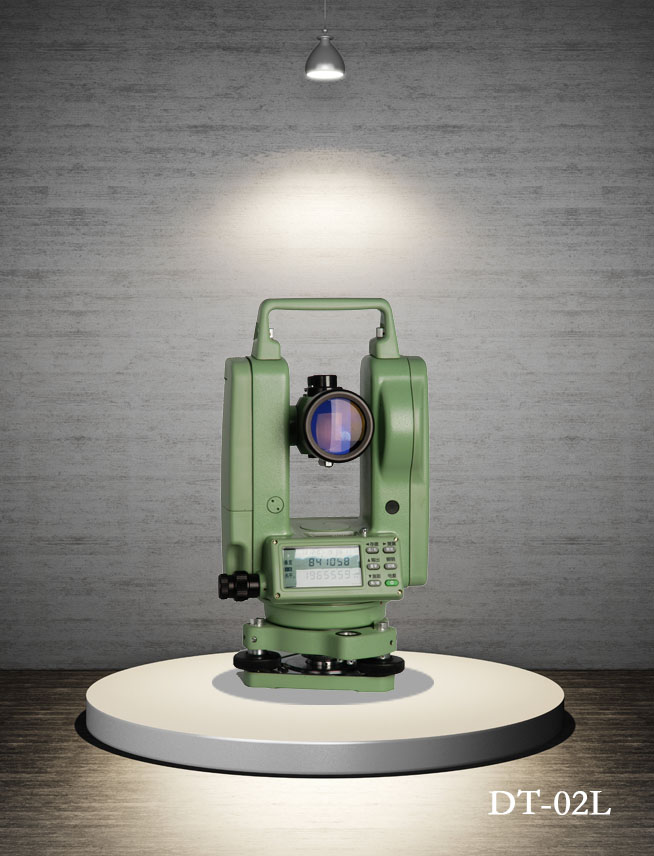

垂直度测量——推荐使用三鼎DT-02L激光电子经纬仪

激光电子经纬仪在房建中最常用的就是放线。用于定直线与定角度最多，另外还可以观测建筑物垂直度、塔吊和人货梯的垂直度。

详情 ↓



技术参数

仪器：DT-02L

最短视距：1m

视场角：1°30′

光栅码盘直径(水平、竖直)：79mm

探测方式：水平角：双

竖直角：双

准确度：5mm (1.5m处)



DT-02L使用原理

目的：竖直角观测

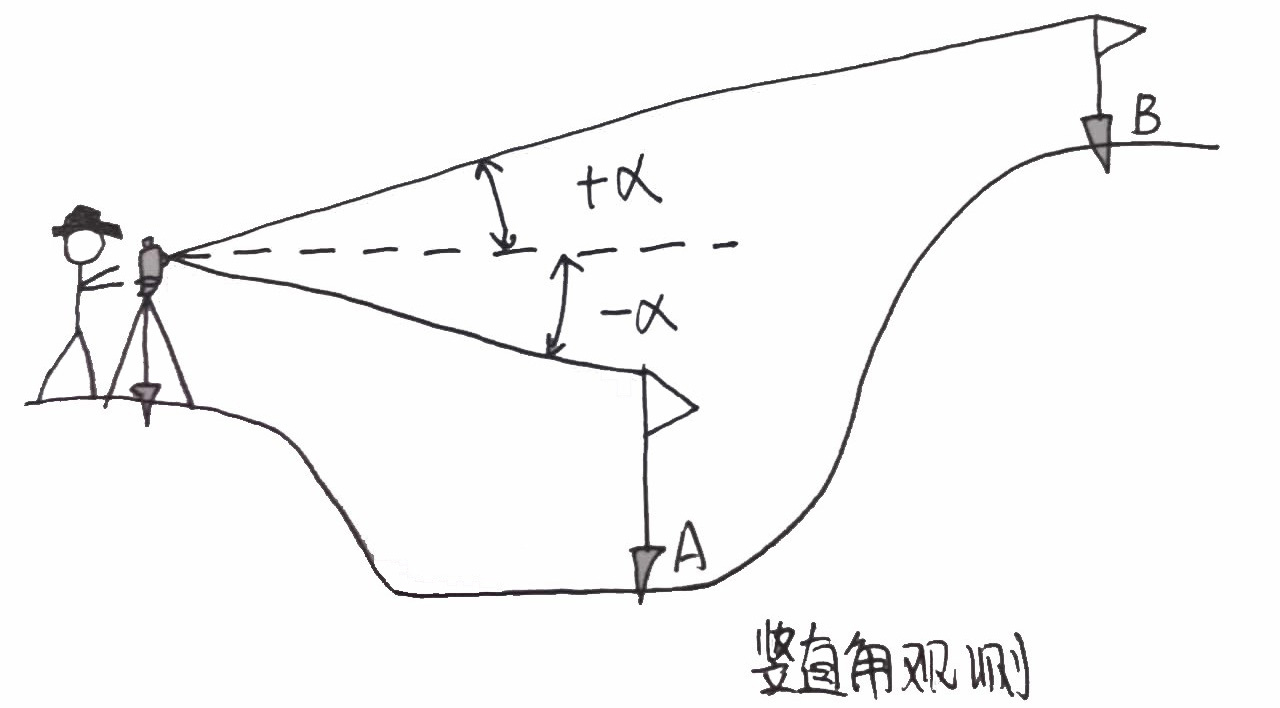

原理：在同一铅锤面内，观测实现与水平线之间的夹角，称为竖直角，又称倾角用α表示角值范围为0°~±90°。

视线在水平线的上方，竖直角为仰角，符号为正（+α）；

视线在水平线的下方，竖直角为俯角，符号为负（-α）；



由于视线水平时的竖盘读数都应为90°的倍数。所以，测量竖直角时，只要瞄准目标读出竖盘读数，即可计算出竖直角。

操作：

►1.在竖直面内转动望远镜，观察竖盘读数的变化规律。写出竖直角及竖盘指标差的计算公式。

►2.盘左  瞄准目标，用十字丝中横丝切于目标某一部位（如花杆顶端）；转动竖盘指标水准管微动螺旋，使指标水准管气泡居中；读取竖盘读数，计算竖直角值。瞄准其他目标，重复此过程。

►3.盘右  同法观测、记录。

►4.计算一测回竖盘指标差及上、下半测回竖直角的平均值。

3

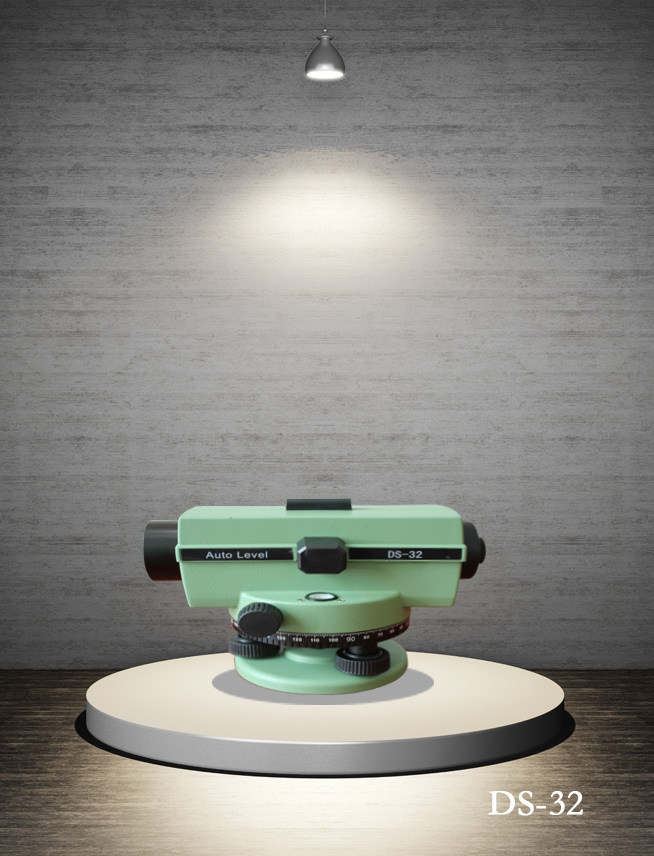

建筑标高测量——推荐使用三鼎DS-32水准仪

水准仪是测量高程、建筑标高的主要仪器。另外大量的工程、建筑施工测量地面高程时利用水准仪进行测量标高。

详情 ↓



技术参数

仪器型号：DS-32

每公里往返测量标准偏差： 1.0mm

放大倍率：32X

视场角：1°20′

最短视距：0.65m

安平精度：±0.4″



DS-32使用原理

目的：测定两点的高差

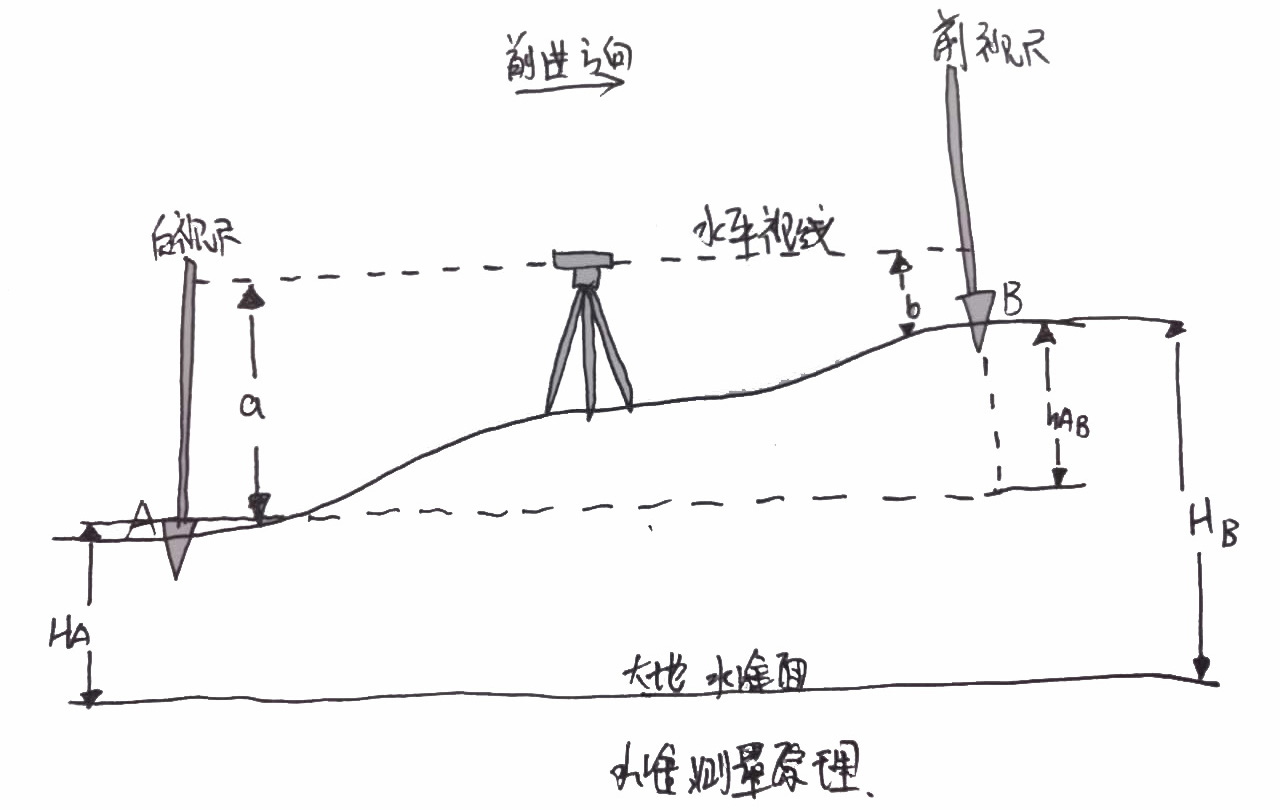

原理：利用水准仪提供的水平视线对竖立在两点之间的水准尺进行观测，并通过其中一个点（A点）的高程推算另一个点（B点）的高程。

操作：

► 对于任何一个待测点，需找到一个已知点才可以测量。

► 对于两点距离较近的情况，将水准仪架设两点大概的中间，在已知点立好塔尺，水准仪进行读数记录a1，再将塔尺立到待测点上读数记录b1。

► 假设已知点高程为X，那么待测点高程Y=X+a1-b1。

► 如果距离远的话，不能一次测出来，刚说的这个程序为一个测站，Y=X+a1-b1这样算出来的只是转点的高程。

► 同样的程序，同样的算法，直到塔尺立的不是转点，而是待测点的时候，工作就完成了。
